天匠設計案例欣賞-吸塵器設計（一）
2016-11-28
吸塵器按結構可分為立式、臥式和便攜式。吸塵器的工作原理是，利用電動機帶動葉片高速旋轉，在密封的殼體內產生空氣負壓，吸取塵屑。

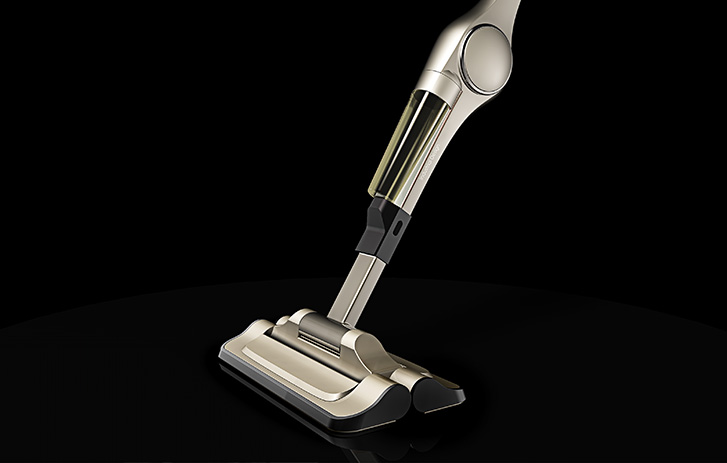

▲東莞產品設計公司作品欣賞-吸塵器設計1
1、動力部分：吸塵器電機和調速器。調速器分手控、機控。
電機：有銅線電機和鋁線電機之分。
銅線電機有耐高溫、壽命長、單次操作時間長等優點，但價格較鋁線比較高；
鋁線電機有著價格低廉的特點，但是耐溫性較差、熔點低、壽命不及銅線長。
調速器：手控式一般為風門調節（如圖）；
機控式為電源式手持按鍵或紅外線調節。
2．過濾系統：塵袋、前過濾片、后過濾片。按過濾材料不同又分：紙質、布質、SMS、海帕（HEPA高效過濾材料）。
3．功能性部分：收放線機構、塵滿指示、按鈕或滑動開關。

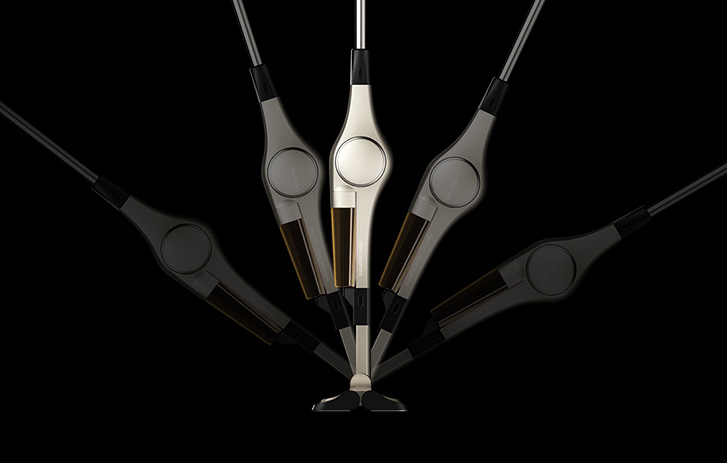

▲東莞產品設計公司作品欣賞-吸塵器設計2
4．保護措施：無塵袋保護、真空度過高保護、抗干擾保護（軟啟動）、過熱保護、防靜電保護。
5．附件：手柄和軟管、接管、地刷、扁吸、圓刷、床單刷、沙發吸、掛鉤、背帶。
6．吸塵原理：吸塵器的風機葉輪在電動機高速驅動下，將葉輪中的空氣高速排出風機，同時使吸塵部分內空氣不斷地補充進風機。這樣不妨與外界形成較高的壓差。吸嘴的塵埃、臟物隨空氣被吸入吸塵部分，并經過漏器過漏，將塵埃、臟物收集與塵筒內。
7、吸塵器的原件：絕大部分吸塵器都配有一個組裝刷頭，供清理地板及地毯使用。吸力式吸塵器還會配備一系列的清潔刷及吸嘴，以便清掃角落、窗簾、沙發和縫隙用。
8．喉管：所有吸力式的吸塵器都會裝備硬喉管，用來連接清潔用的軟喉管及附件。
9．電動刷：內式吸塵器的清潔頭，是混合式吸塵器特別有的配件。

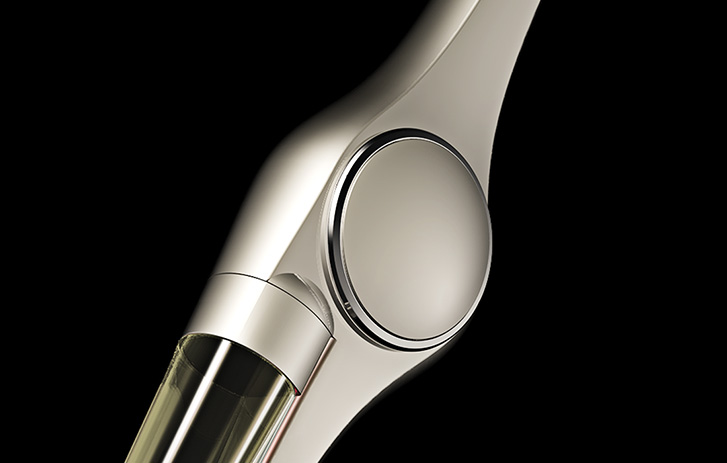

▲東莞產品設計公司作品欣賞-吸塵器設計3
10．圓刷頭：也較小吸嘴，可做360*回轉，方便清潔家具、精細網織物等。
11．扁吸嘴：又稱縫隙吸嘴，是一支細長、扁平的硬吸嘴。特別適用于清潔墻邊、輻射式暖片、角落及淺窄地方。
12．掃塵刷：用長而軟的鬃毛制成，適用于清潔窗簾、墻壁等。
吸塵器主要由起塵、吸塵、濾塵三部分組成，一般包括串激整流子電動機、離心式風機、濾塵器（袋）和吸塵附件。一般吸塵器的功率為400-1000W或更高，便攜式吸塵器的功率一般為250W及其以下。吸塵器能除塵，主要在于它的“頭部”裝有一個電動抽風機。抽風機的轉軸上有風葉輪，通電后，抽風機會以每秒500圈的轉速產生極強的吸力和壓力，在吸力和壓力的作用下，空氣高速排出，而風機前端吸塵部分的空氣不斷地補充風機中的空氣，致使吸塵器內部產生瞬時真空，和外界大氣壓形成負壓差，在此壓差的作用下，吸入含灰塵的空氣。灰塵等雜物依次通過地毯或地板刷、長接管、彎管、軟管、軟管接頭進入濾塵袋，灰塵等雜物滯留在濾塵袋內，空氣經過濾片凈化后，再由機體尾部排出。
